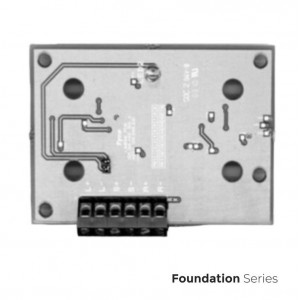

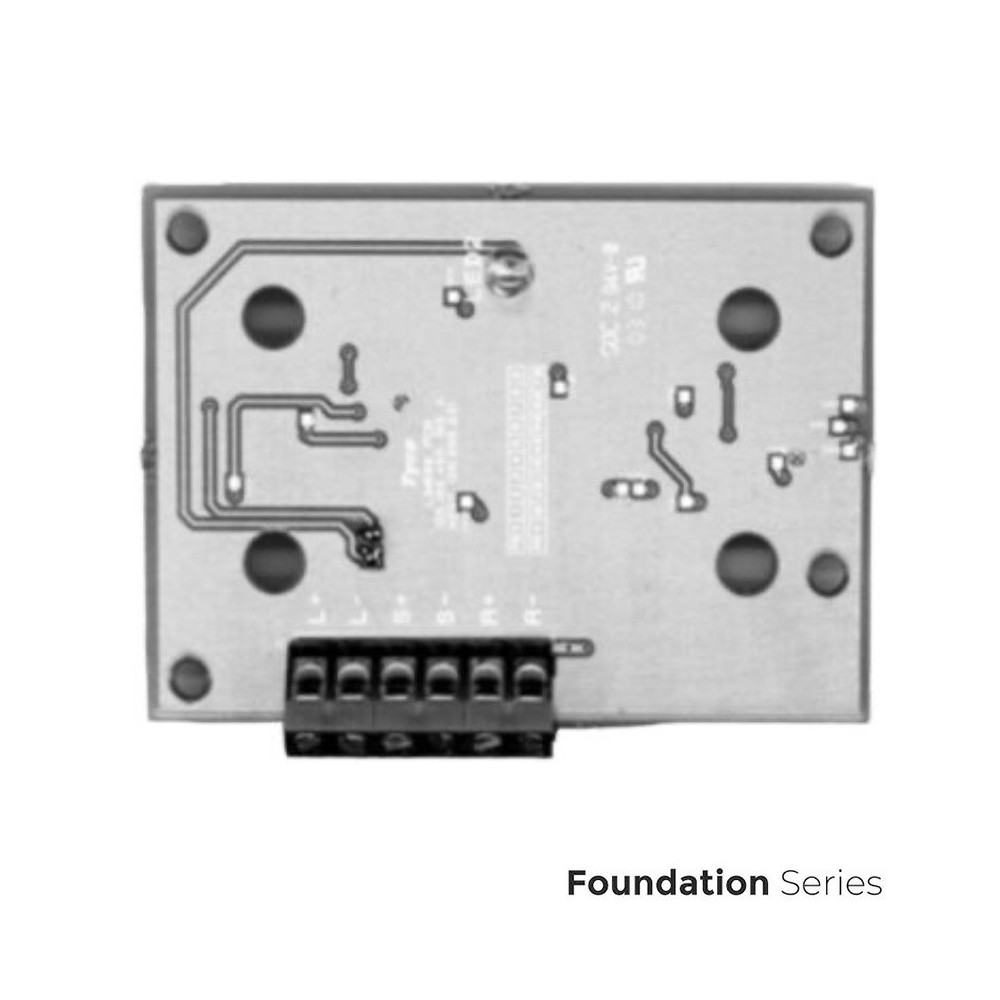

Supervisa el estado de la línea MX Loop en busca de cortocircuitos y proporciona conexión/aislamiento mediante interruptores de estado sólido
- Se conecta un circuito derivado entre los interruptores de entrada y salida para mayor comodidad de conexión.
- Una falla en el cableado de entrada (lado izquierdo) o en el cableado de salida (lado derecho) abre ese interruptor, lo que permite que la derivación continúe funcionando para circuitos de bucle cableados Clase A y también aísla la sección de cableado en cortocircuito de la sección de funcionamiento.
- Una falla en el circuito derivado abre ambos interruptores separando el derivado del resto del circuito de comunicaciones.
Los IAM reciben energía y comunicaciones desde un circuito MX de dos cables.
Proporcionan direccionabilidad específica de la ubicación a un único dispositivo iniciador,
como contactos de alarma de detector de humo de estación única o detector de calor contactos o varios dispositivos en la misma ubicación. Lo hacen por monitoreo de contactos secos normalmente abiertos y el cableado hasta un final de línea resistor.
El modelo 4090-5258 está empaquetado en una carcasa termoplástica y proporciona conexiones de terminales de tornillo y un LED indicador de estado.
Los IAM de retransmisión MX facilitan que las FACU controlen un formulario C ubicado de forma remota contacto mediante comunicaciones direccionables MX Digital tanto para datos como para alimentación del módulo. Las aplicaciones típicas incluyen:
- Conmutación de energía local para funciones de control como captura de ascensor
- Control de componentes HVAC, ventiladores de presurización y compuertas.
También se comunica el estado del relé. Solo se requiere una dirección de dispositivo
