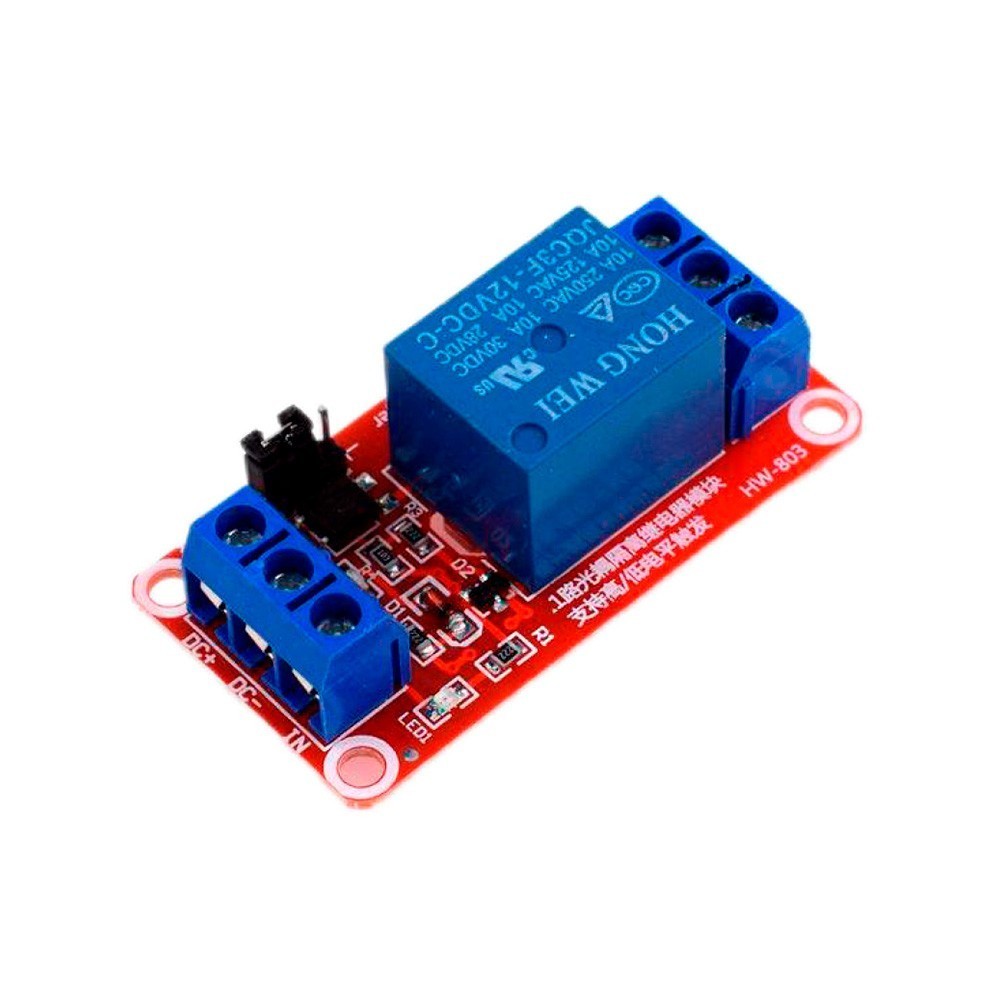

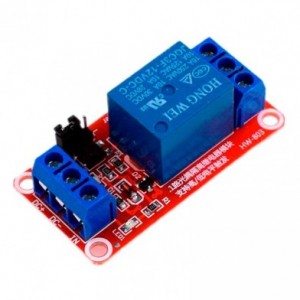

Modulo Rele 1 salida 12 Vdc ATC

Este módulo utiliza una interfaz normalmente abierta de relé de calidad genuina.

      - Carga máxima: 250VAC/10A, 30VDC/10A
      - Aislamiento optoacoplador del SMD, con una gran capacidad de conducción y un rendimiento estable
      - El voltaje del módulo es de 12V
      - El módulo se puede configurar en alto o bajo activado por un puente
      - Diseño tolerante a fallas, incluso si la línea de control está dañada, el relé no funcionará
      - Luz indicadora de encendido (verde), relé Indicador de estado eléctrico (rojo)
      - El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conectar directamente a los cables a través de terminales de cableado, lo cual es muy conveniente
      - Tamaño del módulo: 50x26x18,5 mm (LargoxAnchoxAlto)
      - Hay cuatro orificios para pernos de fijación con un espacio de 3,1 mm, 44,5 mm * 20,5 mm

Interfaz:

      - DC+: alimentación positiva (tensión requerida por el relé de 12v)
      - CC -: Conexión de alimentación negativa
      - IN: Relé de control de alto y bajo nivel

Salida de relé:

      - NO: interfaz normalmente abierta del relé
      - COM: Comun de el relé de interfaz universal
      - NC: Interfaz de relé normalmente cerrada.

Terminal de selección de disparador de alto y bajo nivel:

      - Cuando el puente bajo está cortocircuitado, la palanca baja se activa;
      - Cuando el tiro en salto de altura se cortocircuita, la palanca alta se activa
