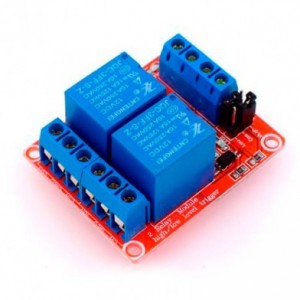

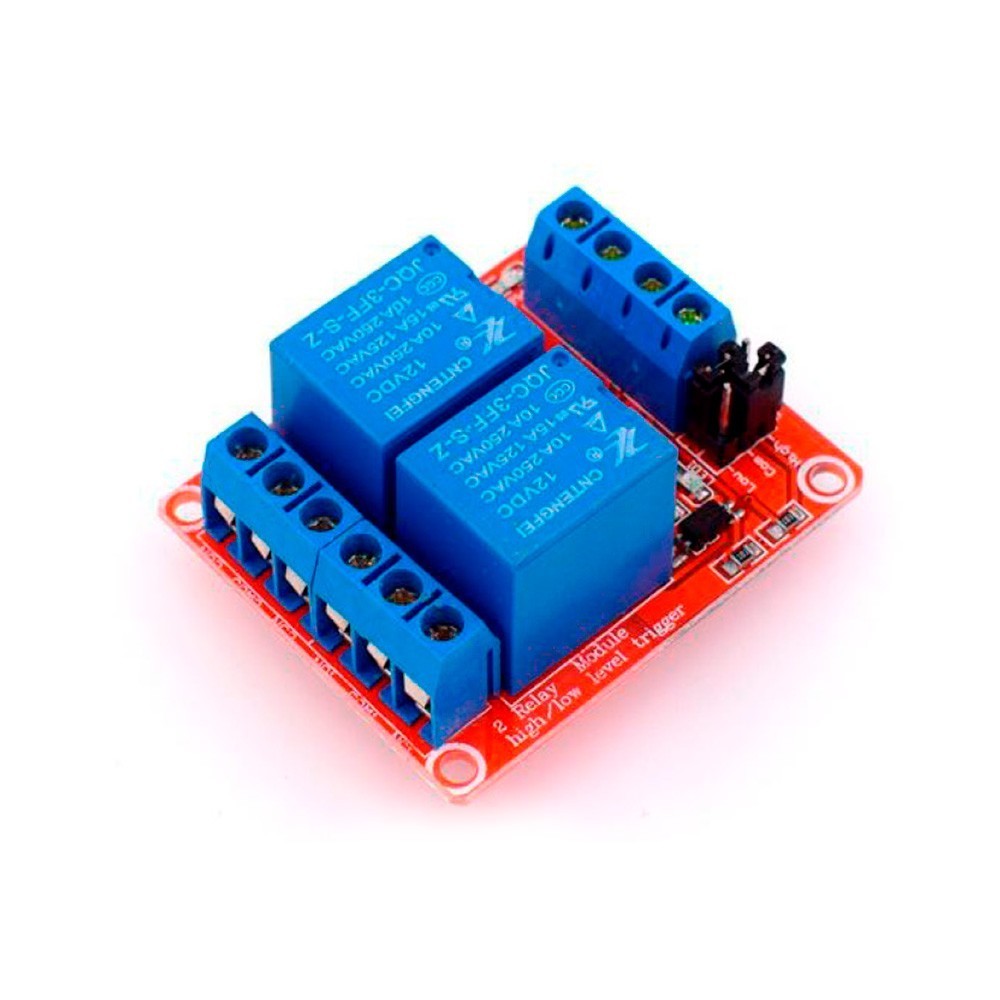

Este módulo utiliza 2 interfases normalmente abierta de relé de calidad genuina.
- Carga máxima: 250VAC/10A, 30VDC/10A
- Aislamiento optoacoplador del SMD, con una gran capacidad de conducción y un rendimiento estable
- El voltaje del módulo es de 12V
- El módulo se puede configurar en alto o bajo activado por un puente
- Diseño tolerante a fallas, incluso si la línea de control está dañada, el relé no funcionará
- Luz indicadora de encendido (verde), relé Indicador de estado eléctrico (rojo)
- El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conectar directamente a los cables a través de terminales de cableado, lo cual es muy conveniente
- Tamaño del módulo: 50x41x18,5 mm (LargoxAnchoxAlto)
- Hay cuatro orificios para pernos de fijación con un espacio de 3,1 mm, 44,5 mm * 3,5 mm
Este módulo utiliza una interfaz normalmente abierta de relé de calidad genuina.
- Carga máxima: CA 250V/10A, CC 30V/10A
- Se adopta el aislamiento del optoacoplador SMD, con una gran capacidad de conducción y un rendimiento estable; Activar corriente 5mA
- El voltaje del módulo está disponible en 5V, 9V, 12V y 24V;
- El módulo se puede configurar en alto o bajo activado por un puente;
- Diseño tolerante a fallas, incluso si la línea de control está dañada, el relé no funcionará;
- Luz indicadora de encendido (verde), relé Indicador de estado eléctrico (rojo)
- El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conectar directamente a los cables a través de terminales de cableado, lo cual es muy conveniente
- Tamaño del módulo: 50 * 26 mm * 18,5 mm (L * W * H)
- Hay cuatro orificios para pernos de fijación con un espacio de 3,1 mm, 44,5 mm * 20,5 mm
Interfaz:
- DC+: alimentación positiva (tensión requerida por el relé, con opciones de 5 V.9V.12V y 24V)
- CC -: Conexión de alimentación negativa
- El terminal de disparo de señal de canal IN1: 1 se puede configurar con un relé de control de nivel alto o bajo para activar
- IN2: terminal de disparo de señal de 2 vías, que se puede configurar con relé de control de nivel alto o bajo para activar
Salida de relé:
- Interfaz normalmente abierta del relé de circuito NO1:1, el relé se suspende antes de ser conectado y se pone en cortocircuito a COM1 después de ser conectado 2. Interfaz común del relé COM1:1
- Interfaz normalmente cerrada del relé de circuito NC1: 1, el relé se cortocircuita a COM1 antes de ser jalado y suspendido después de ser jalado
- NO2: interfaz normalmente abierta del relé de 2 vías, el relé se suspende antes de ser jalado y se corta a COM2 después de ser jalado
- COM2: interfaz común de relé de 2 vías
- NC2: interfaz normalmente cerrada de relé de 2 vías, que se corta a COM2 antes de que se active el relé y se suspende después de que se activa el relé
Corriente máxima/Corriente de activación/Tensión de activación (baja) Alta: 12V/5mA/80mA
Terminal de selección de disparador de alto y bajo nivel:
- S1 se refiere a la selección de activación de nivel alto y bajo del relé de 1 vía;
- S2 es una selección de disparador de nivel alto y bajo de relé de 2 vías;
- Cuando com se acorta a bajo, el relé correspondiente se activa a un nivel bajo, y cuando com se acorta a alto, se activa a un nivel alt
